目 錄
一、功能與用途
二、結構與工作原理
三、安裝與使用
四、技術性能表
五、安裝說明

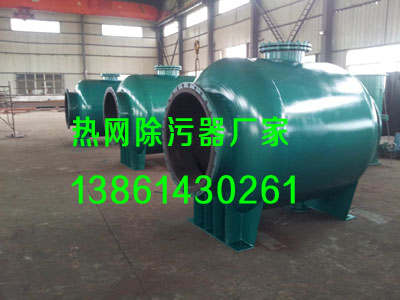

熱網除污器的結構形式分為臥式直通除污器、臥式角通除污器和立式直通除污器三種形式。本除污器的特點是濾網由不銹鋼板沖孔而制作成濾網，不銹鋼濾網的材質是根據過液的不同而選材。脫硫除污器過濾的是鈣液，濾網一般選用2205不銹鋼或1.4529不銹鋼制作。脫硫除污器除污大多是石灰石塊，除污口易磨損，制作時必須加裝減速器，克服快速?zèng)_擊現象，廷長設備使用壽命。水除污器水流由進水口進入筒體，經過濾網過濾的水流由出水口流出，雜質和污垢則進入反沖洗除污器待排區，待反沖洗時排出。
三、熱網除污器（管道除污器）安裝與使用
熱網除污器一般應設置于供暖系統的入口調壓裝置前或各設備系統入口前。直通式除污器安裝在水平管道上，角通式除污器可安裝在直角轉彎的管道上，安裝是殼上箭頭方向必須與水流方向一致。運行過程中應定期排污。
管道除污器又稱為管道過濾器，除污器，根據管道的不同可分為立式除污器，臥式除污器，立式除污器可分為立式直通除污器，立式角通除污器，臥式除污器可分為臥式直通除污器，臥式角通除污器。

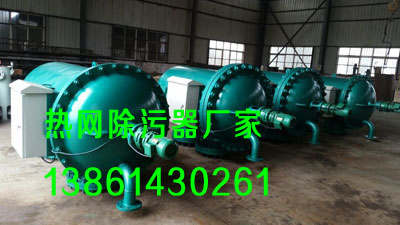

熱網除污器控制可分為手動除污器，自動反沖洗除污器，全自動除污器。手動除污器排污靠人工手動打開排污口閥門即可自動反沖洗，操簡單方便！自動反沖洗除污器手動排污，全自動除污器即使用壓力表和電控柜全程控制除污器的運行，通過兩端壓力差來控制電控柜，觸動自動閥門打開從而實現排污過程！
|
公稱直徑DN |
壓力Mpa |
溫度℃ |
濾網材質 |
|
|
200 |
1.0 |
40∽80 |
不銹鋼 |
|
|
250 |
1.0 |
40∽80 |
不銹鋼 |
|
|
300 |
1.0 |
40∽80 |
不銹鋼 |
|
|
400 |
1.0 |
40∽80 |
不銹鋼 |
|
|
500 |
1.0 |
40∽80 |
不銹鋼 |
|
|
600 |
1.0 |
40∽80 |
不銹鋼 |
|
|
700 |
1.0 |
40∽80 |
不銹鋼 |
|
|
800 |
1.0 |
40∽80 |
不銹鋼 |
|
|
900 |
1.0 |
40∽80 |
不銹鋼 |
|
|
1000 |
1.0 |
40∽80 |
不銹鋼 |
|
|
1100 |
1.0 |
40∽80 |
不銹鋼 |
1、除污器安裝應該按工程設計說明的要求進行。
2、如選用本設備設計系統在除污器進出口管道上不設閥門，不要求拆卸的情況下，則進出口管道上的法蘭要取消，除污器和管道直接焊接。
3、設備安裝完，應清除內部因制作或安裝遺留的雜物。
4、設備投運前，應同管道系統一起進行水壓試驗，水壓實驗合格后方可投入運行。
5、在運行過程中，應根據管道系統的清潔情況，定期進行去污，確保除污器暢通。
