一種自密封射水抽氣器(自動穩壓器)

一、概述
二、設備組成
三、工作原理
四、節能經濟效益分析
五、節水技術可行性分析
六、訂貨須知

一、射水抽氣器概述：

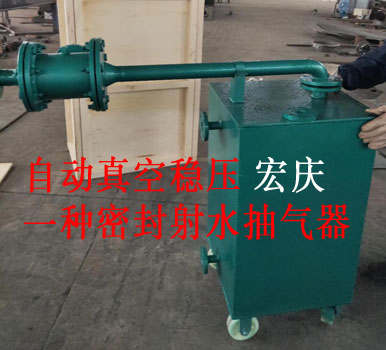

        一種自密封射水抽氣器(自動穩壓器)，它是以真空升級原理設計的，其真空系統作為真空負壓儲存的成套真空穩壓設備。對于頻繁使用真空源而所需抽氣的系統，該系統比直接使用真空泵大大節約了能源，有效提高了真空極限和穩定性，并延長了羅旋噴射器的使用壽命。
        該系統廣泛應用于化工、醫藥行業的真空站、余熱發電行業的凝汽器的真空、輕工行業的裝罐系統、汽車行業橡塑工程零件的負壓成型,煤炭礦山用的阻燃輸送帶的浸漬和鑄造行業（V法、VRH、V-EPC)的等真空源，余熱發電行業的鍋爐給水除氧。
二、射水抽氣器設備組成：
        主要由羅旋噴射器、二級增壓器、換熱器、止回閥、真空變送器、軟連接、冷卻水箱、電磁閥、補水閥、排污閥、PLC控制箱等組成。

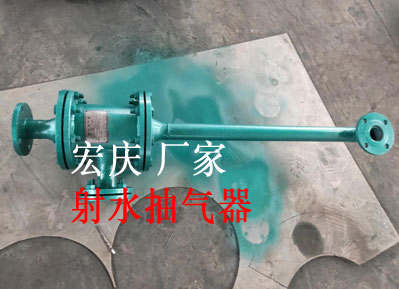

        1、羅旋噴射器，噴射水抽吸真空。
        2、二級增壓器，噴射水抽吸真空達統-0.08時開啟二級增壓器，真空系統可以快速到達極限點，二級增壓器是真空要求比較高的情況下，有效提高點定真空極限。
        3、換熱器，羅旋噴射器長時間抽吸不凝結汽體，羅旋噴射器體溫高影響極限真空，在二增壓器的抽吸口上加裝換熱器，使不凝結汽體冷卻成水，保證真空系統的穩定性。
        4、止回閥，在抽氣管道上加裝與管道匹配的止回閥，便利于系統管理和維修。
        5、真空變送器，依靠真空變送器控制真空的真空調整運行，并在空氣入口上加裝一只手動閥。
        6、軟連接，真空管道系統配帶軟接頭，防業真空系統運行振動。
        7、二級增壓抽吸器是真空要求比較高的情況下，有效提高真空極限。
        8、PLC控制箱便于真空系統實現自動化控制。
三、射水抽氣器工作原理：
        1、一種自密封射水抽氣器(自動穩壓器)抽真空時，首先啟動羅旋噴射器，將旋鈕旋至手動，啟動羅旋噴射器工作，當真空度達到《-0.08MPa)值時，再啟動二級增壓器，此時真空系統真空值力極限值，該系統設置為正常運行，電極點真空表對應的真空度為運行真空。
2、射水抽氣器性能和優點:
        一種自密封射水抽氣器(自動穩壓器)啟動后，全部運行過程由PLC實現全自動控制。其工作過程中，真空系統內各處的真空度始終維持在設定值內，其調整范圍可根據用戶要求進行調整。若出現真空度低于下設定值時，報警器將發出警告，保證設備正常運行。該自動真空穩壓裝置系統可實現自動控制，在停電或羅旋噴射器故障時可自動封閉真空系統。自動穩壓器（一種自密封射水抽氣器)的訂貨，根據用戶的冷卻面積設計,結構簡單，抽真空面積大，真空度高，維修簡單方便。
四、射水抽氣器節能經濟效益分析
例1
        1、以(N12MW機組-換熱面積1000平方) 老式單通道射水抽氣器為例：射水抽氣器抽吸壓力下（0.004Mpa時），抽氣量≥10.0Kg/h；
        2、射水水泵所配電機功率37KW，按年發電350天計算：37KW×24 H×350=310800KW/H電價按0.5元/度，年用電費：310800KW/H×0.5元/度=15.54萬元
        3、凝汽器真空自動節能器所配電機  15KW，按年發電350天計算：15KW×24 H×350=126000KW/H電價按0.5元/度，年用電費：126000KW/H×0.5元/度=6.3萬元年節省電費15.54萬元-6.3萬元=9.24萬元。
例2
        1、以(N6MW機組-換熱面積560平方---800平方)老式單道射水抽氣器為例：射水抽氣器抽吸壓力下（0.004Mpa時），抽氣量≥8.0Kg/h；
        2、水泵所配電機30KW，按年發電350天計算：30KW×24 H×350=252000KW/H電價按0.5元/度，年用電費：252000KW/H×0.5元/度=12.6萬元
        3、凝汽器真空自動節能器所配電機  11KW(換熱面積800平方)，按年發電350天計算：11KW×24 H×350=92400KW/H電價按0.5元/度，年用電費：92400KW/H×0.5元/度=4.62萬元年節省電費12.6萬元-4.62萬元=7.98萬元。
例3
        1、以(N6MW機組-換熱面積560平方)老式單道射水抽氣器為例：射水抽氣器抽吸壓力下（0.004Mpa時），抽氣量≥10.0Kg/h；
        2、水泵所配電機30KW，按年發電350天計算：30KW×24 H×350=252000KW/H電價按0.5元/度，年用電費：252000KW/H×0.5元/度=12.6萬元
        3、凝汽器真空自動節能器所配電機 7.5KW，按年發電350天計算：7.5KW×24 H×350=63000KW/H電價按0.5元/度，年用電費：63000KW/H×0.5元/度=3.15萬元
五、射水抽氣器節水技術分析
        1、一種自密封射水抽氣器(自動穩壓器)節水非常明顯，有效降低水資源浪費、節約大量冷卻水。射水抽氣器夏季水箱補水很大，這些水基本都被排放浪費掉了，自動穩壓器(一種自密封射水抽氣器)為閉路循環，因此對于水資源排放很小。
        2、自動穩壓器的冷卻水系統相對于射水抽器的補水系統，具有獨特的優勢。射水抽氣器在夏季循環水溫升高時，凝汽器真空度降低，因此射水抽氣器用水量是一種自密封射水抽氣器用水重的十倍，所以為滿足凝汽器的運行工況,必須選擇一種自密封射木抽氣器，解決冷卻水溫升高的問題。
        3、一種自密封射水抽氣器(自動穩壓器)整套在一個共同底座上,結構簡單、易損件少、集中控制，占地面形小，日常運行無需維護。
六、射水抽氣器訂貨須知：
        1、廠家家提供抽吸面積；
        2、說明真空極限要求；
        3、提供空氣吸入口直徑；
        4、提供空氣吸管道的長度；
        5、提供現場安裝尺寸。
