冷凝器自動清洗裝置主要組成部分和安裝要求？
1）基本要求
（1）膠球清洗裝置能夠按照投運程序自動運行和手動運行。

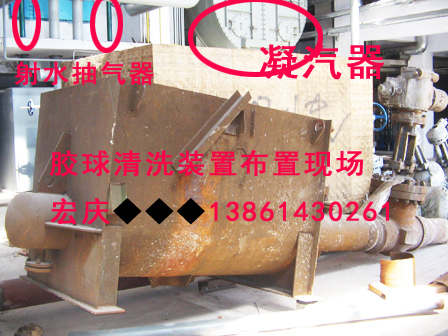

（2）冷凝器自動清洗裝置主要部件包括發射器，收球器，控制器，透明視窗，電動閥，止回閥，海綿橡膠球。
（3）冷凝器自動清洗裝置應保證安全可靠，所有傳動機構應靈活可靠，膠球清洗裝置投運時，應保證所有膠球在冷凝器水室中分布均勻的進入冷凝器不銹鋼管中，對管子內壁進行有效的清洗。
（4）在設計工況下，使用濕態直徑比凝汽器不銹鋼管內徑大1-2mm的清洗用海棉球，海綿球材料必須是天然橡膠組成。海綿球，不得損害內部冷凝器的管表面，海綿球的密度應該相近于水的密度，球應根據制造商的建議選擇。
（5）結構要求/系統配置要求：回收器的設計應具有良好的水力特性，保證膠球不跑球。回收器及殼體應有足夠的剛度不變形、各轉動部件保證轉動靈活不卡死，球網為V型結構，安裝在冷凝器冷卻水出口管上。
（6）冷凝器自動清洗裝置利用冷卻水系統壓差原理，實現無動力運行，達到運行節能之顯著效果；
（7）冷凝器自動清洗裝置的發射器配置透明視窗，便于運行人員了解發球和收球情況。
（8）發射器在膠球非投運時，其發射器設置排污裝置，發射器設置網孔以便于檢修。
2）產品要求
冷凝器自動清洗裝置應由下列部分組成:
（1）膠球加球室和膠球發射裝置。
（2）回收器
（3）海綿膠球。
（4）PLC控制箱。
（5）電動和手動的閥門。
①、膠球發射裝置:
A 應有足夠的壓差和流量，進口連接管嚴密，以保持膠球正常運行。
B 膠球輸送至冷凝器進口水管順水方向布置。
C 每根冷卻水進水管處設置一根注球管以保證膠球在冷凝器水室中的均勻分布。
D 膠球加球室布置位置和進出口連接管應保證加球的均勻和不發生堵球。加球室的進出口連接管應采用法蘭連接，并配有球閥，加球室應設有排水和放氣閥門。
②、回收器:每個回收器應有兩端的法蘭，供方應在投標文件中詳細說明回收器的具體結構和尺寸及其保證收球效果的措施。
③、閥門
A 膠球清洗系統應使用帶法蘭的球閥。
B 電動閥門不操作時，應能自鎖。
C 系統中的球閥應選用進口品牌。
④、控制系統：冷凝器自動清洗清洗裝置采用PLC程序控制，各執行機構包括管路閥門的執行機構均采用電動執行機構（包括收球網膠球引出管及投球管上電動球閥共2 只）
3）控制要求
（1）整個循環編程五分鐘，每小時清洗兩次。也可以根據具體情況進行改變清洗次數。通過冷卻水自身流量，小球發到冷凝管進行清洗，通過壓差球回到發射器。當球回到發射器時，累積在球上的污垢將會在發射器中進行反沖洗，發射器上端需要有透明視窗可以觀看到發球和收球狀態，保持每天至少40次循環。從而保證每臺冷凝管在200小時內都能被清洗到。
（2）冷凝器在線系統將預先編程，所有的操作為自動，不應影響中央空調主機正常運行。電動閥和控制箱應該是緊密相連的，當電動閥啟動時，冷凝器在線清洗系統應為正在運行當中。當循環周期結束時，電動閥應該是保持關閉狀態。在運行的過程中，不允許排走中央空調的水。
4）實施
（1）所有設備及其配附件須安排裝設在指定位置并須提供足夠的操作和維護空間。
（2）須按圖紙所示為所有制冷機組安裝合適的冷凝器自動清洗裝置。
（3）對設有冷凝器自動清洗裝置系統的冷機，在裝設未完成前不可開啟制冷機組。
（4）線路安裝：供方負責設計從程控柜端子排至就地控制裝置的電纜連接及電纜清冊，電纜清冊內容應至少包括：電纜型號、截面、芯數、始、終端連接設備名稱、根數等�？刂齐娫礊�220VAC(一路)，取空調主機的同步觸點。
（5）回收器安裝在冷卻水出水管道兩個法蘭之間，內置的濾網需采用不銹鋼SS316。根據ASMEIIIV的壓力標準。篩網面積最少是冷凝器出水管道截面面積的5倍 ，保持冷凝器水流速不受影響。
（6）發射器的和冷凝器入口之間的距離盡可能短，位置便與海綿球迅速到冷凝器。發射器的材質必須是美國標準ASTM-A-234WPB（無縫管件），發射器的法蘭標準是美國標準ASA150，表面由高性能環氧樹脂保護防止腐蝕。發射器的蓋子是易開的設計，應采用透明材料，以便清楚觀察海綿球發射和收回情況。
（7）、每臺在線清洗系統配置一個控制器，接220V電源。此控制器需要和主機并連，同步進行�？刂破餍柙诔鰪S之前已設置好程序，現場空調操作人員將不用再改動�？刂泼姘迳蠎擄@示水流、循環、排水、發射、電源這五項指示燈。并有啟停開關，用于操作系統的運行，當故障時現場可手動起停。
5）質量保證
（1）供方應該保證設備具有國際認可的專利產權，同時具有中國發明專利，廠家通過 ISO2008，并且不侵犯其它第三方知識產權；
（2）設備需提供官方出具的原廠證明，并在每臺全自動冷凝器管道清潔系統上須附原廠的標志牌，詳細標注廠家名稱、設備型號、及專利號。
（3）冷凝器自動清洗系統設計、系統之各項指標、系統設備、材料及工藝須符合中國或國際認可的規范標準。
3.智能定壓脫氣綜合水處理系統
1）基本要求
（1）本產品要求產品具有定壓、補水、吸收膨脹水、真空脫氣、自動加藥、系統壓力及水質監測等功能。
（2）產品應包含常壓水箱、穩壓罐、定壓補水泵、真空脫氣罐、膨脹閥、控制閥、自動補水閥、加藥裝置、壓力傳感器、PH傳感器、電導率傳感器、流量傳感器、液位傳感器、控制單元，以上所有部件集成為箱式一體結構。本裝置所有部件集成在一個箱體內，工廠化組裝，現場只需連接電源及用戶管路即可。
2）產品要求
（1）能有效脫除循環水系統中游離的氣體及溶解的氣體，防止產生氣堵、氣塞、脫氣有效率達99%；同時脫除了水中的氧氣，將降低系統的有氧腐蝕，延長設備使用壽命。
（2）采用雙泵控制，一用一備。水泵采用高效低功耗不銹鋼泵，兩臺水泵互為備用，提高設備運行可靠性。
（3）各種脫氣方式可自由選擇：連續脫氣、自動脫氣、手動脫氣。
（4）能自動補水，補充系統由于滴漏產生的損失。
（5）能通過自動加藥對循環水質進行處理，防止系統結垢腐蝕。
（6）能通過壓力傳感器、液位傳感器、水質傳感器等在線監測裝置自動監測系統壓力、水質等指標并通過通迅接口傳輸至樓宇控制中心。
（7）支持Modbus通訊協議，可作為從站與DCS或PLC等集中控制系統聯網。
（8）可實現GPRS無線遠程監控：即將設備運行的報警信息、實時參數和歷史數據通過手機短信、電子郵件或者網頁瀏覽的方式，第一時間發送至相關維護人員或管理人員。
