真空除氧器運行啟動前檢查與準備及出現問題解決方法

真空除氧器運行:
1、概述
      1.1在機組啟停過程中負荷小于15％BMCR時，真空除氧器定壓運行，借助輔汽將真空除氧器壓力維持在0.147MPa。
      1.2當四抽壓力滿足要求時，切換至四抽供真空除氧器汽源，進入滑壓運行階段。
      1.3正常運行時用主機四段抽汽維持真空除氧器滑壓運行，滑壓運行范圍是0.147MPa-至1.314MPa。
      1.4在事故或停機情況下，負荷下降至20％BMCR時，汽源由四抽切為輔汽帶，維持0.147MPa定壓運行。
      1.5真空除氧器水位的調節主要通過兩路真空除氧器上水調閥（并有電動旁路）來完成，并設有水位聯鎖和保護裝置。
2、真空除氧器啟動
2.1啟動前檢查與準備
      （1）檢查并確認凝結水系統運行正常，凝結水水質合格，輔汽壓力和溫度等滿足要求，真空除氧器的水位變送器和就地水位計已正常投入，水位連鎖保護試驗正常。
      （2）檢查關閉以下所有閥門：放水閥、給水前置泵進水閥、高加排氣閥、充氮閥、高加疏水閥、四抽至真空除氧器的電動隔離閥、輔汽至真空除氧器的電動隔離閥、兩路真空除氧器的水位調節閥和旁路閥；
      （3）檢查開啟以下閥門：兩路真空除氧器上水調閥前后手動閥、輔汽供真空除氧器電動閥手動閥、真空除氧器放水電動閥手動閥、真空除氧器的啟動排空閥、連續排空閥。
      （4）輔汽及四抽供汽管暖管，疏水。
2.2上水加熱
      當凝結水系統沖洗合格后方開始真空除氧器上水。
      真空除氧器沖洗可與給水系統的沖洗同時進行，真空除氧器出口給水含鐵量≤50μg/l，懸浮物含量≤10μg/l時，沖洗合格。
      開啟真空除氧器上水調閥向真空除氧器上水至正常水位，然后將真空除氧器上水調閥投入自動，真空除氧器上水調閥自動維持真空除氧器水位在設定值。
      上水完畢后緩慢開啟輔汽至真空除氧器的供汽調閥，真空除氧器升溫升壓。真空除氧器加熱過程中，注意控制升溫升壓速度，防止真空除氧器振動。溫升率控制在30～40℃／時左右，升壓速率小于2Kpa/min，將真空除氧器水溫加熱到鍋爐對上水水溫的要求。
      當真空除氧器壓力接近0.147 MPa時，將真空除氧器的壓力調節閥投入自動，真空除氧器壓力調閥自動維持真空除氧器定壓運行。
      當真空除氧器水溫達到111℃，根據給水的溶氧量可關閉真空除氧器的啟動排氣門，調整連續排氣門的開度，減少汽水損失。
      當鍋爐上水時，真空除氧器處理的水量增多，這時特別注意真空除氧器的振動，進水量不可突然增加過多。
3、真空除氧器運行
3.1真空除氧器的汽源切換
      當四抽壓力高于真空除氧器的壓力時，開啟四抽電動隔離閥，維持略高于0.147MPa的壓力運行，將真空除氧器的汽源切換為四抽帶。在輔助汽源退出運行后，供汽管上的疏水門應開啟，使輔汽供汽管道始終處于熱備用狀態。
      當切換完畢后真空除氧器進入滑壓運行階段，當機組負荷大于20％時，四抽抽汽供真空除氧器電動隔離閥開啟后，確認四抽管道上的疏水閥關閉。
3.2真空除氧器的“返氧”和“再生沸騰”
      無論采用定壓還是滑壓運行的真空除氧器，在負荷發生變化時，均有可能產生“返氧”或“再沸騰”現象，尤其滑壓運行的真空除氧器發生的可能性更大。
      當負荷上升時，真空除氧器內壓力隨之上升，而真空除氧器內的水溫變化滯后于壓力的變化，不能立即升高，而變成欠飽和水。由于氣體在不飽和水中的溶解度大于在飽和水中的溶解度，于是已經析出的氣體又重新返回到給水中，使除氧效率下降，此即“返氧”現象。
      “返氧”現象的發生不會造成給水泵發生汽蝕。在運行中真空除氧器的壓力激增的可能性較小，而壓力突降則經常發生，這時易發生真空除氧器的“再沸騰”現象。真空除氧器的再沸騰的機理在于不同壓力下水的飽和溫度不同，較高的壓力對應較高的飽和溫度。當真空除氧器的壓力突降時，給水溫度大于給水在該壓力下的飽和溫度，使給水發生汽化，即“再沸騰”。根據熱力除氧原理，給水發生再沸騰時，其除氧效果更好，但此時給水泵發生汽蝕的可能性增大，故滑壓運行的真空除氧器應特別注意避免壓力突降。
3.3真空除氧器排汽量的調節
      真空除氧器排汽量的多少直接與除氧效果和經濟性相關，其排氧門的開度過大，排汽損失加大；過小則降低除氧能力，其開度必須經過現場運行調整后確定。
      我廠真空除氧器只有在機組啟動階段，對給水進行除氧，較高負荷時排氧門全關，進行連續排氣至凝汽器。
4、異常和事故處理
      真空除氧器運行中的典型事故主要有壓力、水位異常、真空除氧器振動等。
4.1真空除氧器壓力異常
      真空除氧器壓力異常表現為壓力的突升和突降。
      壓力突升的原因，可能是真空除氧器的進水量突降、機組超負荷運行、高加疏水量大、真空除氧器的壓力調節閥失靈等。發生壓力突升時，應立即檢查原因，并作相應處理，必要時可手動調節真空除氧器壓力，避免真空除氧器超壓運行持續。
      當真空除氧器壓力突降時，應立即檢查真空除氧器的進水量、壓力與負荷是否適應；若加熱汽源是輔汽，注意監視輔汽壓力調節閥的動作是否正常，必要時可手動調節。
4.2真空除氧器水位異常
      真空除氧器水位異常變化主要是由進、出水失去平衡和真空除氧器內部壓力突變引起的；這時應找出主要因素并針對處理，不可盲目調節，防止真空除氧器滿水。
4.3真空除氧器停運
      正常停機時，隨著機組負荷的降低，真空除氧器的壓力、溫度和進水量逐漸下降，當負荷降到20%時，真空除氧器汽源切至輔汽，維持真空除氧器定壓0.147MPa運行。并監視真空除氧器水位、壓力和溫度與機組負荷相適應，根據需要減少真空除氧器的上水量至零，并退出真空除氧器加熱裝置。
真空除氧器停運保養:
      停運在一周以內者，可以稍開備用汽源，并關閉其它各種汽、水進出閥，進行熱態保護，內部壓力可維持在0.02MPa。
      較長時間停運（一周以上）應放凈內部積水作充氮保護，維護充氮壓力0.02MPa或用其它保護措施（將器內吹干放防腐劑等）。以防真空除氧器內壁受氧氣或其它有害氣體的侵蝕。

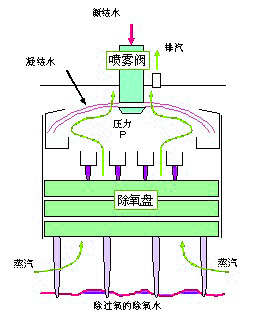

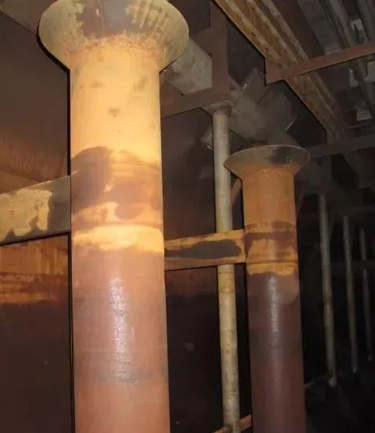

真空除氧器除氧過程原理:
      在除氧過程中不斷析出的氧氣和其它不凝結氣體通過上部的16個排汽管經節流孔板、排汽母管不斷地排出。達到標準值的除氧水儲存于下部的儲水空間中，以滿足對鍋爐供水的要求。
3、真空除氧器性能
      正常運行時，真空除氧器的儲水量能維持BMCR工況運行5～10分鐘；我公司水箱貯水量為鍋爐最大連續蒸發量（BMCR）時～6.5min的給水消耗量。水箱貯水量是指水箱正常水位至水箱出水管頂部水位之間的貯水量。
      真空除氧器在正常運行情況下（滑壓運行），真空除氧器出口含氧≤5PPb（μg/l）。
      當鍋爐冷態啟動時，真空除氧器能在指定的壓力、流量下運行，且水溫能滿足鍋爐啟動的要求。
      低壓加熱器停用等異常工況，真空除氧器能滿足此時的給水溫度和流量要求。
      真空除氧器具有較高的效率，能將排汽損失降至最低值。
4、安全保護系統
4.1安全閥
      為防止真空除氧器超壓，配有A48Y-25彈簧全啟式安全閥2只，開啟壓力1.4MPa， 2只安全閥總排汽量約126.876t/h。當除氧設備內的工作壓力達到1.4MPa(g)時安全閥自動開啟泄壓，起到安全保護作用。
4.2溢流、緊急放水管
      真空除氧器水位過高可能引起真空除氧器超壓，當真空除氧器水位失控甚至滿水時可能使汽輪機進水，造成惡性事故。因此真空除氧器內設有真空除氧器溢流與放水口，并在順序控制中設有高水位限制（見下圖）。2個放水口均在正常水位以上。
      真空除氧器溢流、緊急放水管
      當水位上升至較高值時，先打開溢流閥放掉部分給水；在真空除氧器水位上升至高高值時，緊急放水閥打開。2路均放水至凝汽器。
4.3停機放水管
      當真空除氧器停運需要放水時，可開啟最底部的停機放水門，放水至有壓放水母管。
5、真空除氧器供汽方式
      本設備運行方式：定-滑-定壓運行。真空除氧器啟動時采用輔助蒸汽定壓運行；當機組帶到一定負荷后，加熱蒸汽切換到再熱冷段,然后切換到汽輪機4段抽汽，滑壓運行；機組負荷降至一定值后，4段抽汽不能滿足真空除氧器運行要求時，再次切換到再熱冷段或輔助蒸汽，定壓運行�；瑝哼\(yùn)行時其壓力跟隨機組的負荷而變化，其抽汽管路上只有防止汽輪機進水進汽的電動關斷閥與逆止閥，不設調節閥。
      滑壓運行范圍為：0.147MPa-1.314MPa (a)，輔助蒸汽：壓力0.8MPa，溫度250℃；除鹽水：壓力3.0MPa，溫度~20 ℃。
6、真空除氧器測量裝置
      1）真空除氧器裝設單室平衡容器3套，分別裝在真空除氧器的兩側。用它來取真空除氧器高、低水位信號。當真空除氧器水位高或低于正常水位一定值時，平衡容器發出的水位信號經過壓差變送器變成電信號送到自動水位調節裝置，進行調節。
      2）磁翻板式液位計2套，安裝在真空除氧器左右兩側各一套，就地監督真空除氧器內水位的高低。
      3）2只壓力表安裝在真空除氧器左右兩側，用于就地監督容器內壓力。
      4）2只雙金屬溫度計安裝在真空除氧器左右兩側，就地監督真空除氧器內的介質溫度。
7．真空除氧器布置
      為防止給水泵汽蝕，給水前置泵布置在零米，真空除氧器布置在24.0m，增大給水泵的有效汽蝕余量。
8、真空除氧器水位保護
8.1真空除氧器高水位保護分為三檔：
      第一檔——高水位：報警（操作人員認為有必要時開啟溢流閥）；
      第二檔——高高水位：打開緊急放水門，危急放水；
      第三檔——危險高水位：強行關閉抽汽止回閥和抽汽電動閥。當水位達到正常值時，可以聯關緊急放水門、溢流放水門。
8.2真空除氧器低水位保護應分為兩檔：真空除氧器水位保護設置圖見下圖。

6
      第一檔——低水位：報警；
      第二檔——危險低水位：停給水泵等保護裝置。

真空除氧器水位標尺

7
8
